KAP-RIG 2013 (leider zwischenzeitlich demoliert)

Dieses RIG gibt es leider nicht mehr, da es bei einem unprofessionel vorbereiteten Einsatz aus der Drachenleine gefallen ist und sich auf dem Asphalt des Dortmunder Fredenbaumplatzes in seine Einzelteile zerlegt hat.
Der Vollständigkeit halber werde ich sie aber weiter als Ausrüstungsgegenstand auflisten, zumal ich für diesen Zusammenbau die Einzelgewichte und Anschaffungskosten aufgelistet habe.

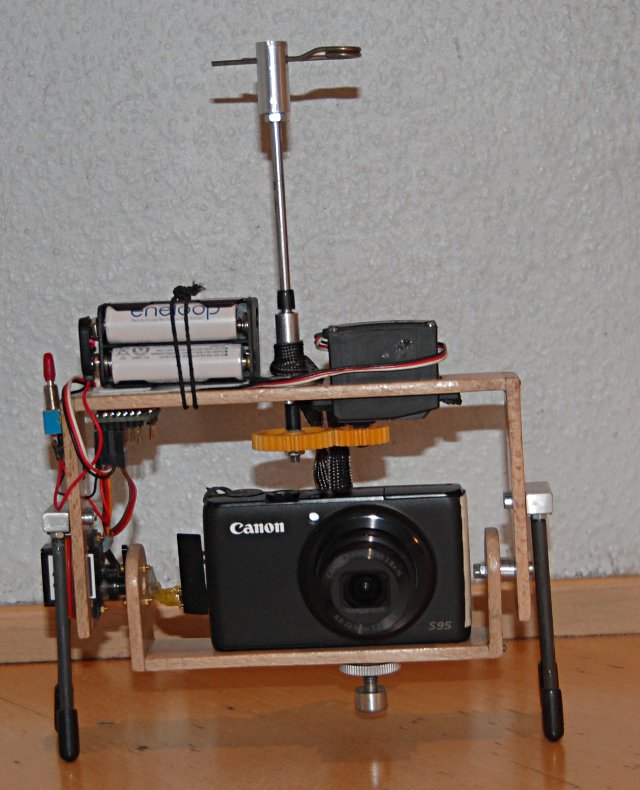

KAP-Rig für Canon S 95
KAP-Rig für Canon S 95

Rahmen: 30 x 5 mm Leisten aus Buchenholz

RIG-PLA2012-12-2
KAP-Rig für Canon S 95

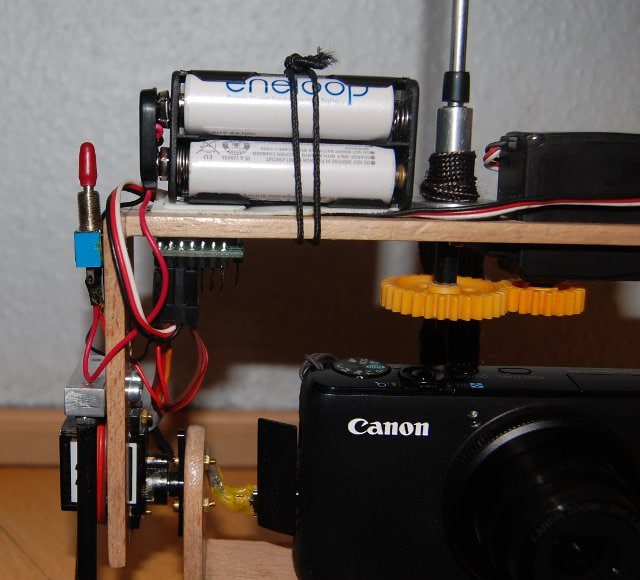

RIG-PLA2012-12-Detail1
Einzelheit 1

Kamera-Auslöser über CHDK
4 x eneloop NiMH Mignon-Akkus 2000 mAh
Modelcraft Mini-Servo WG-90MG Einfach kugelgelagert Getriebe Metall JR fürs Neigen
Micro Maestro 6-Channel USB Servo Controller

RIG-PLA2012-12-Detail2
Einzelheit 2

Futaba S 3003 Servo für PAN, umgebaut auf endlos drehend
Conrad-Zahnräder 10Z/40Z

 Stückliste

Nr. Bezeichnung Material Gewicht (Gramm) Kosten (€) % Alternative

1 Canon S 95 incl. Akku Kunststoff/Metall 193 279 38
2 Innenrahmen kplt. mit Ruderhorn Holz (Buche) 23,25 5
3 Seitenteile außen mit Mini-Servo Holz (Buche) 33,05 6
4 Brücke oben mit Servo, Ritzel und Welle Holz (Buche) 84,6 16
5 Maestro Servo Controller 4,8 15,5 1
6 Akku-Pack (4 AA, 2000 mAh) 108 21 4x Micro (AAA, 800 mAh) 52g
7 Füße ( 4 Stück) CFK 10 2
8 Fußhalterung Alu 15 3
9 Kameraschraube Alu 35 7
10 Kleinteile: Kabel, Lager, Hülse 7 1
Gesamtgewicht 513,7g 100
